氯化石蜡52的挥发性高吗？如何控制？

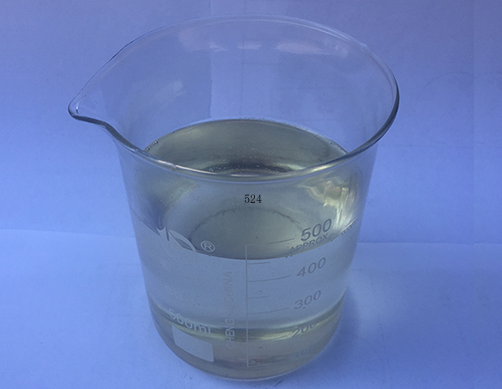

作为聚氯乙烯（PVC）制品的关键辅助增塑剂，氯化石蜡52（含氯量50%-54%）因其低挥发性、阻燃性和电绝缘性被广泛应用于电缆料、地板料、橡胶制品等领域。然而，其化学特性决定了挥发性控制需贯穿生产、储存与使用全周期，稍有不慎便可能引发产品质量劣化甚至安全隐患。

一、挥发性特征：低但需警惕累积效应

氯化石蜡52的挥发性远低于主增塑剂DOP（邻苯二甲酸二辛酯），常温下几乎无挥发损失。实验数据显示，在25℃环境中，其年挥发率不足0.5%，这得益于其分子结构中长链烷烃与氯原子的稳定结合。但需注意，当温度升至120℃以上时，氯化石蜡52会缓慢分解并释放氯化氢气体，尤其在铁、锌等金属氧化物催化下，分解速率可提升3-5倍。例如，某电缆厂曾因未及时清理储存容器内壁的铁锈，导致产品酸值在3个月内从0.3mgKOH/g升至1.2mgKOH/g，严重影响下游加工性能。

二、控制挥发性的四大技术路径

1. 温度精准管控

储存环境需严格控制在5℃-30℃区间。山东某化工企业通过安装工业空调与分布式温度传感器，将库房温差控制在±1℃以内，使产品保质期从12个月延长至18个月。对于需短期升温处理的场景（如混料前预热），建议采用氮气保护水浴加热，避免直接接触高温金属表面。

2. 光照与氧化防护

紫外线会加速氯化石蜡中残留双键的氧化反应，导致色泽加深（从淡黄色变为深棕色）。潍坊某企业通过在库房顶部加装防紫外线涂层玻璃，并配合LED低照度照明，使产品色号稳定在150号以内（优等品标准）。同时，包装容器需采用镀锌铁桶内衬聚乙烯袋的双层结构，隔绝氧气与水汽。

3. 杂质与催化剂管理

生产环节需严格控制原料石蜡的金属离子含量。湖南大学研发的PC-05醇类有机过氧化物催化剂，可将反应时间从传统30小时缩短至7小时，同时减少副产物生成。储存前建议对产品进行纯碱溶液中和处理（pH值控制在7-8），并添加0.5%-1%的环氧树脂类热稳定剂，提升热分解温度至150℃以上。

4. 动态监测与应急响应

建立“三查一测”制度：每日检查容器密封性，每周检测酸值与色泽，每月核查库存量，同时配置便携式可燃气体检测仪。洛阳某企业通过物联网传感器实时监控温湿度，当温度超过28℃时自动触发通风系统，成功将产品合格率从92%提升至98%。

三、行业趋势：从被动防控到主动预警

随着环保要求提高，新型复合包装材料（如多层共挤聚乙烯桶）正逐步替代传统容器，其氧气透过率可降低至0.5cm³/(m²·24h·0.1MPa)。同时，区块链技术被应用于库存管理，通过RFID标签实现从生产到储存的全链条追溯，某企业应用后将产品追溯效率提升了70%。

氯化石蜡52的挥发性控制已从“经验管理”转向“数据驱动”。企业需结合自身工艺特点，建立涵盖环境控制、包装优化、安全防护的立体化管理体系，方能在保障产品质量的同时，实现安全生产与绿色发展的平衡。
